Aufgabe:

Zeichnen Sie den unten links im Aufriss und im Grundriss dargestellten "Turm" in isometrischer Normalprojektion in das unten bereits vorbereitete "Isometriepapier".

Tipp:

• Zeichnen Sie nun die im Grundriss bereits dargestellten Linien in der korrekten Höhe in die isometrische Normalprojektion ein ...

• Wenn Sie gar nicht weiterkommen können Sie sich durch Anklicken des Knopfes "Lösung" unten rechts kurz die Lösung ansehen.

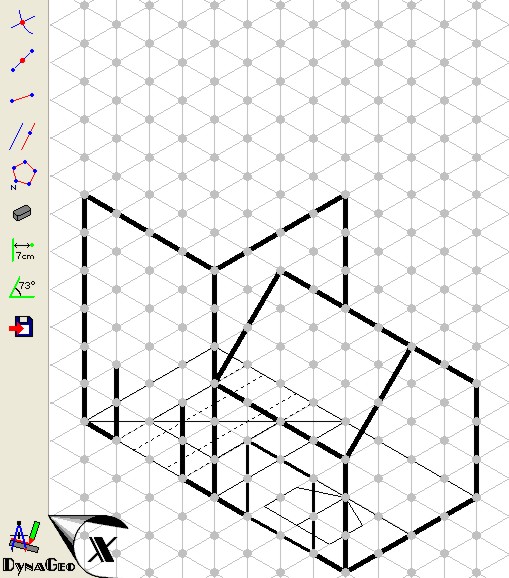

• Sie können Ihre Konstruktion durch klicken auf den Knopf  im DynaGeoX-Applet auf Ihre Festplatte speichern und dort mit dem Programm EUKLID DynaGeo daran weiterarbeiten.

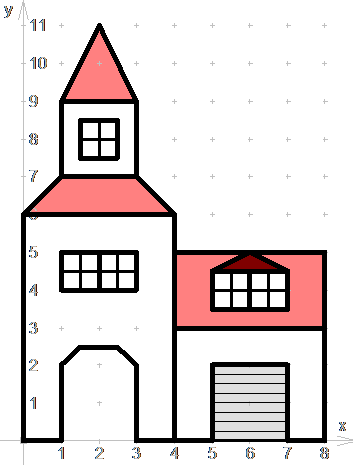

Aufriss:

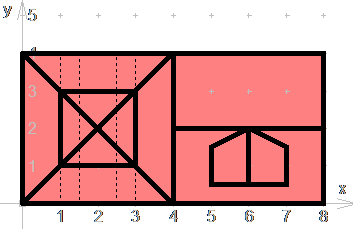

Grundriss:
